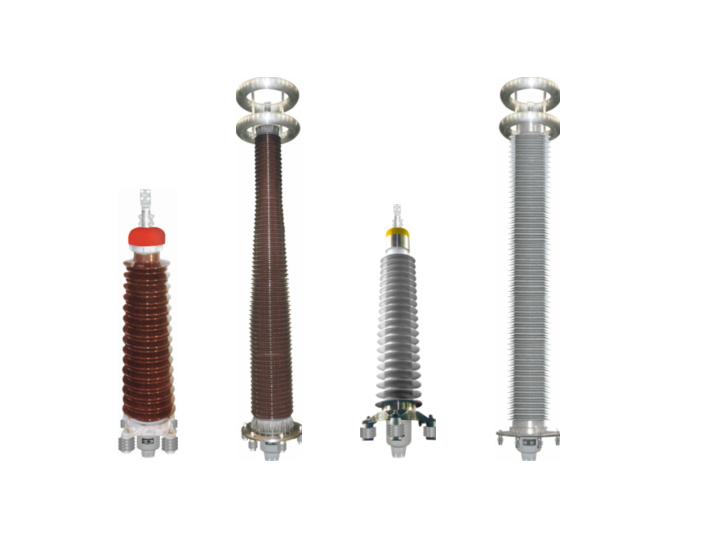

瓷套式/復合套管終端

瓷套式/復合套管終端

瓷套式/復合套管終端主要由瓷套/復合套管、接線柱、應力錐、應力錐罩和尾管等零件組成。其中瓷套采用高強瓷、大小傘裙結構，外形呈錐形，具有良好的防污閃特性、耐氣候性、抗漏痕、電蝕能力和憎水性能；復合套采用硅橡膠傘裙作為外絕緣，具有良好的耐污性、抗紫外線、抗老化性能及防爆性能，其重量不足瓷套重量的20%；終端套管內填充絕緣劑。

GIS終端(裝配式)

GIS終端(裝配式)

終端應力錐采用三元乙丙橡膠(EPDM)高壓注橡成型，由彈簧錐托頂緊于環氧套管內錐形壁上，克服了應力錐由于材料老化帶來的彈性松弛、應力錐與電纜外半導電層接觸不良等弊病，以確保終端長期安全穩定運行；終端為全干式結構，杜絕了泄露問題；產品結構緊湊，重量輕、體積小，大大減少了安裝空間，且安裝方便。

GIS終端(插拔式)

GIS終端(插拔式)

終端應力錐采用三元乙丙橡膠(EPDM)高壓注橡成型，由彈簧錐托頂緊于環氧套管內錐形壁上，克服了應力錐由于材料老化帶來的彈性松弛、應力錐與電纜外半導電層接觸不良等弊病，以確保終端長期安全穩定運行；終端為全干式結構，杜絕了泄露問題；產品結構緊湊、重量輕、體積小、大大減少了安裝空間；終端與電纜的連接方式為插拔式，安裝簡便，易于維護；插板式GIS終端還適用于電力電纜與變壓器的連接，取消了油/油套管或油/氣套管（象鼻子），節省了大量空間；短型插拔式GIS終端加裝出線桿后，又適用于與長式GIS終端配套的GIS設備。

預制式終端

預制式終端

采用無模縫制造工藝，大大提高了終端表面機械和電氣性能;具有良好的耐氣候性、抗漏痕、電蝕能力和僧水性能，有很高的污閃性，能在惡劣的氣候條件和高污染地區安全運行;重量輕，只有相同電壓等級瓷套式終端的1/8一1/10，安裝方便;具有良好的防l性能，在發生意外事故時，不會發生因爆炸而產生的意外傷亡事故;整個終端為全干式結構，杜絕了泄露問題;安裝位置、方向比較靈活，可傾斜甚至倒裝于架空線塔上。

支柱型插拔式終端

支柱型插拔式終端

支柱型插拔式終端，采用預制應力錐加環氧樹脂、硅橡膠組合絕緣結構，由帶彈簧的錐形托盤頂緊應力錐于環氧套錐形壁上。應力錐采用三元乙丙橡膠材料，經注橡設備加工制造；外絕緣硅橡膠雨裙采用大小傘裙結構，外形呈錐形，具有良好的耐氣候性、抗漏痕、電蝕能力和憎水性能，有很高的防污閃性能，能在惡劣的氣候條件和高污染地區安全運行。本產品不需加任何絕緣油、氣介質，為干式終端，具有結構緊湊、無油、無瓷、安裝方便、易維護等特點。

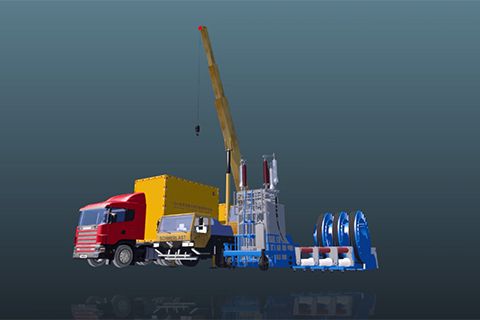

旁路轉電與應急搶修設備

旁路轉電與應急搶修設備

旁路轉電與應急搶修設備是基于電力工程搶修作業需要而研究開發的一種高度集成、使用方便、響應快速的搶修設備。在高壓電纜發生故障時，確保線路短時間內快速恢復供電，實現快速恢復電力線路的臨時供電，減少搶修時間長導致的停電時間長所帶來的經濟損失，也可有效解決架空線路遷改或臨時搶修時的快速恢復供電問題，避免因調度其它線路供電造成其它線路負荷過大而可能引發故障的隱患，最大限度的保證架空線路的運行穩定性及搶修迅速性，為電網的穩定運行提供強有力的技術保障?？煞譃?0kv電纜快速復電設備、110/220kv高壓電纜應急搶修設備以及架空線路與高壓電纜轉電設備。

智能敷設系統集中控制平臺

智能敷設系統集中控制平臺

電纜智能敷設系統是一套覆蓋高壓電纜敷設過程，系統高度集成、智能的電纜敷設系統。具有實時保存電纜敷設過程中各項重要監測參數的功能，為后續的電纜敷設質量評估、異常分析提供溯源基礎，每臺設備具有唯一標識的二維碼，通過APP掃描設備條碼，可在敷設系統軟件平臺線路圖界面生成設備部署線路圖?？膳渲谜Z音通話系統，解決隧道內施工通訊問題。 智能敷設系統集中控制平臺是整個高壓電纜敷設系統的控制核心，所有子系統的采集參數最終都通過以太網通訊的方式匯總到智能敷設系統集中控制平臺，由其來進行集中監測與統計；智能敷設系統集中控制平臺可選擇多種操作模式：1、手動模式：可在測控箱處單臺啟動，調試運行方向時使用；2、聯動模式：所有敷設動力設備同時啟/停，全線正/反切換。

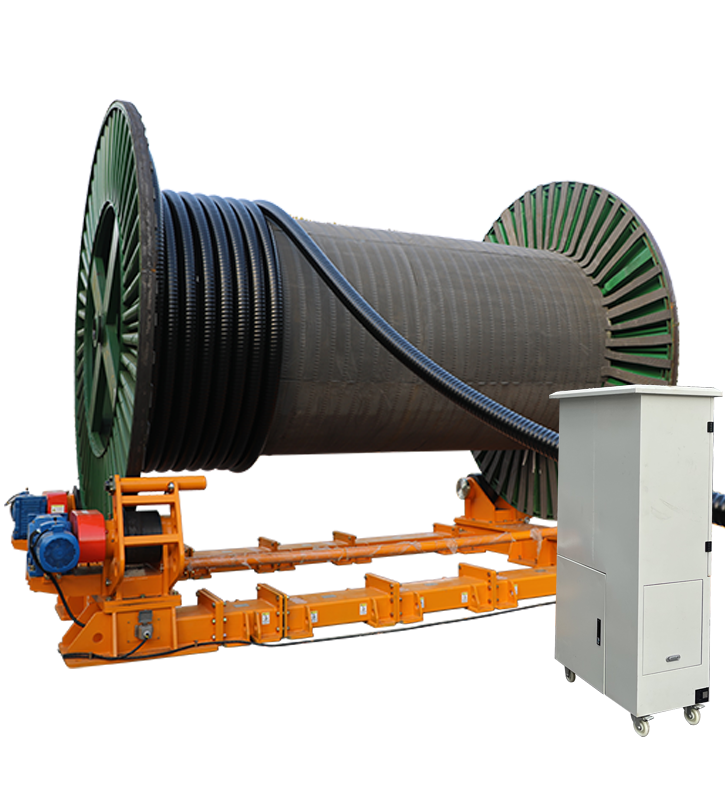

電纜電動展放系統

電纜電動展放系統

電纜電動展放裝置包括展放機、控制系統和排纜機等，具有電纜電動展放和回收雙重功能，在電纜敷設過程中可根據配置實時監測和顯示電纜的展放速度，系統可將速度的實時值與設定值進行比較，自動調整輸出電源頻率，穩定展放速讀；也可通過手動無極調速，本產品適用于不同外徑和寬度的鋼制電纜盤，可通過電動和安裝不同的標準節來與不同寬度的電纜盤適配?？筛鶕娎|盤寬度、電纜盤外徑和電纜外徑等參數修改控制系統設置，使電纜排纜裝置同步移動，保證電纜展放同步進行。

智能輸送機測控系統

智能輸送機測控系統

可以實時監測輸送機電機電流、電纜所受夾緊力；當輸送機電機電流、電纜所受夾緊力超限時報警，輸出控制信號，停止敷設設備，智能輸送機上裝設有激光對射傳感器，可實現監測電纜達到本設備的情況；測控箱帶剩余電流動作斷路器，具備過載、短路、漏電保護功能；輸送速度恒定，可正反轉，在連接控制線或光電復合纜情況下具備一鍵急停功能。

側壓力測控系統

側壓力測控系統

側壓力測控系統由智能轉彎滑車（1~4臺）、側壓力智能測控箱組成，用于電纜轉彎處側壓力的監測，每臺智能轉彎滑車帶兩組高精度軸式壓力傳感器，可配套側壓力智能測控箱實時監測電纜轉彎處、進入隧道的落水架處電纜所受到的側向壓力，壓力超限時輸出報警和控制信號，停止所有的敷設動力設備。

CLDFW1-12D型地埋式電纜對接箱

CLDFW1-12D型地埋式電纜對接箱

地埋式電纜對接箱適用于額定電壓為10kV、20kV、35kV，標稱截面為25—500mm2的交聯聚乙烯絕緣電力電纜的分支連接，用以分配電能。該產品不帶開關，利用連接式電纜分支接頭通過絕緣套管進行連接。與戶外交流高壓電纜分支箱比較，該產品的主要特點是全絕緣、全密閉、全防護、抗腐蝕、抗污穢、抗凝露、抗凝霜等特點適應于各種惡劣環境；運行的安全與可靠；安裝在電纜溝里，不占用地面空間。

CLDFW1-40.5型戶外交流高壓電纜分支箱

CLDFW1-40.5型戶外交流高壓電纜分支箱

CLDFW1-40.5戶外交流高壓電纜分支箱適用于額定電壓21/35kV、 26/35kV，標稱截面25—800mm2交聯聚乙烯絕緣電力電纜的分支連接，用以分配電能?？煞譃閽旖K端型，它主要特點是雙向開門，不帶負荷開關，利用絕緣子做為支撐件，以銅排為連接母排，在母排上掛接不同截面的終端用以電纜的連接，具有排列清楚、三芯電纜無需大跨度交叉等顯著優點；掛肘形頭型，它的主要特點是電纜接頭采用高等級絕緣的橡膠緊包覆絕緣，無裸露帶電體，結構緊湊，占地面積小。

CLDFW1—12(24)型戶外交流高壓電纜分支箱

CLDFW1—12(24)型戶外交流高壓電纜分支箱

CLDFW1—12(24)戶外交流高壓電纜分支箱適用于額定電壓12kV或24kV，標稱截面25—500mm2的 交聯聚乙烯絕緣電力電纜的分支連接，用以分配電能。它主要特點是雙向開門，不帶負荷開關，利用絕緣套 管(雙通頭)為連接母排，具有長度小、排列清楚、三芯電纜無需大跨度交叉等顯著優點。一般采用額定電 流為630A的螺栓固定連接式電纜分支接頭。

CLDFW1—12(24)K型戶外交流高壓電纜分支箱

CLDFW1—12(24)K型戶外交流高壓電纜分支箱

CLDFW1—12(24)K型戶外交流高壓電纜分支箱是在戶外箱體內配置一臺或多臺完整的開關設備【包含交流高壓金屬封閉環網開關設備(簡稱環網柜)或交流高壓SF6氣體全絕緣金屬密閉開關設備(簡稱充氣柜)】，開關設備進線端和出線端通過一組或多組環氧套管連接電纜分支接頭進行電纜的進、出線分支。本產品配套使用的是10kV或20kV，標稱截面為25-500mm2的交聯聚乙烯絕緣電力電纜。 產品防護等級較高，體積小，尤為適合戶外較惡劣環境運行。產品已經通過西安高壓電器研究所的型式試驗。產品銷向全國各地區，運行可靠

CLXGN 15-12型交流高壓金屬封閉環網開關設備(空氣絕緣)

CLXGN 15-12型交流高壓金屬封閉環網開關設備(空氣絕緣)

CLXGN15-12型交流高壓金屬封閉環網開關設備(簡稱環網柜)是一種適用于配電自動化的既緊湊又可擴展的高壓開關柜。每個開關柜完成一定功能，有獨立的金屬外殼，可在左右兩個方向任意擴展，根據不同的設計方案組合排列。主要應用于50Hz,12kV環網供電或輻射供電系統中。亦可用于終端供電，或裝入預裝式變電站，作為電能的控制和保護，如小型二次變電站、開閉所、城市居民區配電、工礦企業、商場、機場、地鐵、風力發電、醫院、體育場等。

通信用硅橡膠冷縮套管

通信用硅橡膠冷縮套管

由特殊的硅橡膠原料制成的管材。

WSJ-18阻燃型絕緣防水包覆片

WSJ-18阻燃型絕緣防水包覆片

一款室溫濕氣固化帶狀片材，原始狀態柔軟，可任意塑形，施工簡便快捷，只需將其包裹于需要密封處并捏緊，包覆片與空氣接觸便能逐漸固化。

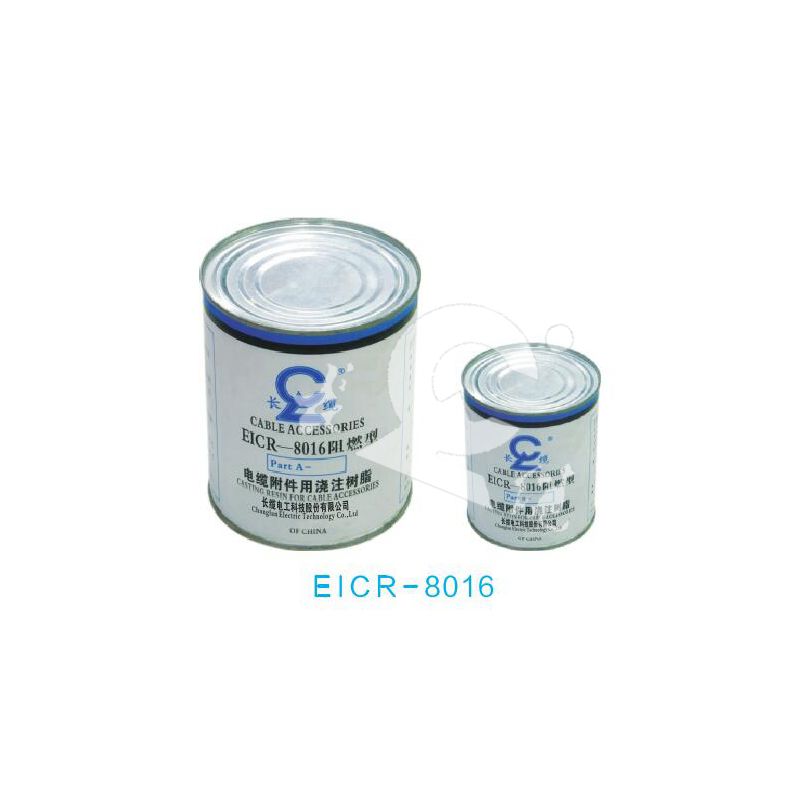

電纜用絕緣防水密封膠

電纜用絕緣防水密封膠

雙組份澆注樹脂，液態施工，常溫固化，與電纜材料具有良好的粘附性，固化后具有優良的絕緣性及阻燃性，在電纜及附件中應用廣泛。將A組份與B組份按規定重量比均勻混合后澆注，在常溫下自行固化成橡膠狀高分子彈性體。

自粘性橡膠絕緣帶/自粘性橡膠半導電帶

自粘性橡膠絕緣帶/自粘性橡膠半導電帶

（1）絕緣自粘帶：具有電氣絕緣性能的自粘性丁基橡膠或乙丙橡膠帶狀材料，用于橡塑電纜終端和中間連接的絕緣保護及通訊電纜接頭的絕緣密封。 （2）半導電自粘帶：體積電阻率小于1000Ω·cm的自粘性丁基橡膠或乙丙橡膠帶狀材料，用于固體絕緣電纜接頭和終端的電場屏蔽。

防水帶

防水帶

具有防水作用的復合有膠粘層的絕緣橡膠膠帶，用于架空絕緣線接頭的防水及外部輔助絕緣，500kV及以下各類電氣設備的基本防水絕緣以及電氣設備用的輔助絕緣，各類不規則接頭和終端的密封防水及絕緣。

高壓電纜智能接地箱

高壓電纜智能接地箱

根據安裝環境可分為直立式智能接地箱、一體壁掛式智能接地箱、分體壁式掛式智能接地箱（包括智能直接接地箱、智能保護接地箱、智能交叉互聯箱），通過實時監測電力電纜接地環流、感應電壓、溫度、局部放電信號參數、運行電流等參數，通過4G/光纖/RS485/以太網的方式將數據發送至后臺服務器，各監測參數支持上下限報警；輔助診斷電纜線路的運行狀況以及設備絕緣狀態，各監測參數支持上下限報警閾值設置及綜合聯動告警策略設置；輔助運維人員實時掌握電纜運行參數動態變化，即使發現電纜線路故障區域及非法盜割、外部破壞等情況，有效指導運維檢修部門及時處理安全隱患，防止事故發生，防范于未然。

通道防外破地標可視化系統

通道防外破地標可視化系統

通道防外破地標可視化系統通過在被監測通道、地標上方安裝智能標識牌(樁)以及可視化視頻監測裝置，當智能標識牌(樁)附近有施工或能源管道被非法破壞時，產生的振動信號將觸發智能標識牌(樁)上送報警信息至監測臺，同時聯動攝像頭捕捉故障點，并在后臺彈出報警并發送報警短信，提醒運維人員及時關注并處理。

長纜智能在線監測系統

長纜智能在線監測系統

通過實時監測電力電纜接地環流、感應電壓等參數來輔助判斷電 纜線路的運行狀況，各監測參數支持上下限報警；系統提供開箱、震動、傾斜報警；報警聯動 拍照等功能，輔助運維人員及時發現電纜故障區域及非法盜割、破壞等情況，為整個電力系統 安全運行保駕護航。

智能接地裝置

智能接地裝置

高壓電纜運行時，電纜導電線芯通過的電流將在金屬護層上產生感應電壓,該電壓隨著電纜長度和流過線芯的電流而增加，同時當電纜線路不對稱、線路發生短路故障、線路遭受操作過電壓時或雷擊過電壓時，在電纜金屬護層上均會形成較高的感應電位，導致電纜的外護層絕緣擊穿。因此電纜的金屬護層必須根據設計要求采用特殊的接地箱，按不同的接地和連接方式安裝,以防止電纜護層絕緣被擊穿而影響電纜線路的正常運行。

智能測溫塞止頭裝置

智能測溫塞止頭裝置

智能塞止頭測溫監測系統通過實時監測肘型頭內電纜線芯運行溫度，由無線（4G、GPRS）或有線（光纖）多種通訊技術將溫度數據實時上傳至監控平臺，實現線芯溫度的在線監測。
